Назначение оборудования технического осмотра

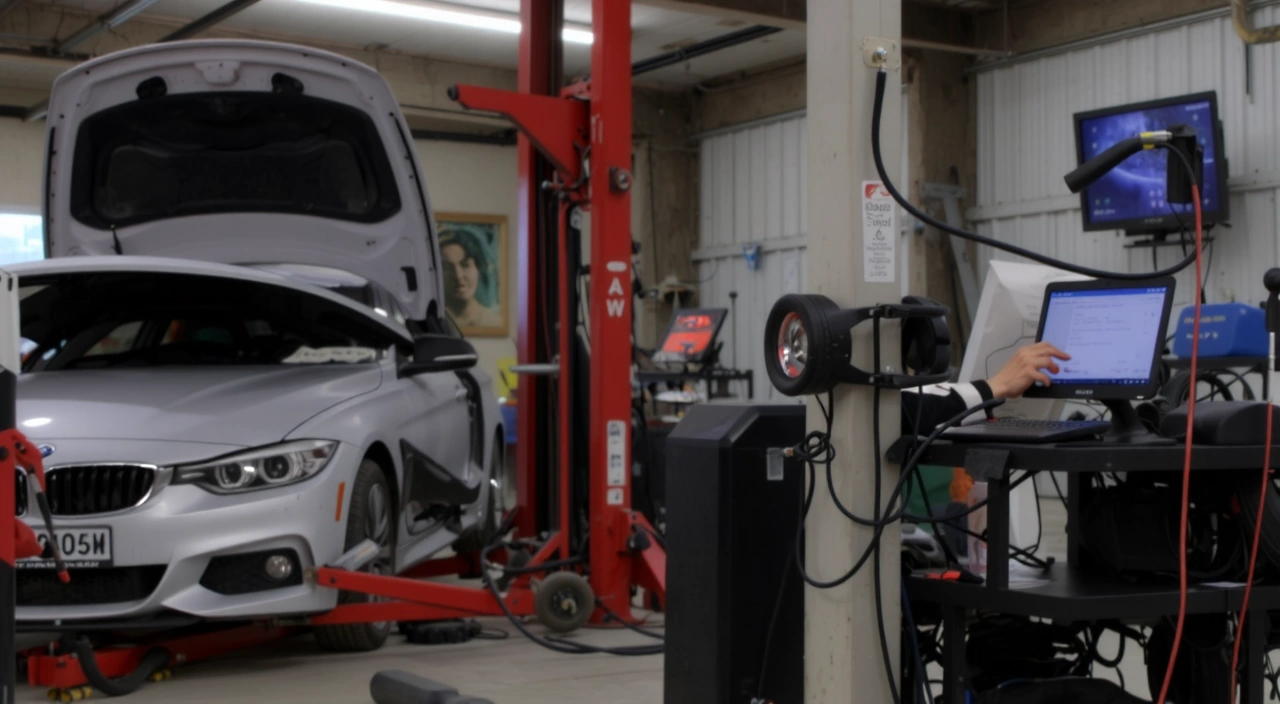

Оборудование технического осмотра представляет собой совокупность стендов и измерительных приборов для объективной оценки соответствия транспортного средства требованиям безопасности. Задача таких устройств — получение количественных параметров состояния узлов, влияющих на управляемость, тормозную динамику и токсичность отработавших газов. Перечень средств измерений и допустимые погрешности устанавливаются национальными правилами технического осмотра. Подобрать подходящее https://www.maha.ru/products/12-oborudovanie_dlya_tehosmotra/ можно в специализированном каталоге производителя.
Связь приборов с проверкой безопасности узлов
Каждая группа оборудования соотносится с конкретным аспектом безопасности. Тормозные стенды оценивают способность сохранять курсовую устойчивость при замедлении, люфт-детекторы выявляют чрезмерный свободный ход рулевого колеса, газоанализаторы и дымомеры контролируют токсичность выхлопа. Приборы проверки света фар фиксируют распределение светового потока, влияющее на видимость.
Группы средств измерений и стендов
По назначению оборудование делится на средства проверки тормозных систем, приборы контроля рулевого управления, устройства для проверки внешних световых приборов, газоаналитическое оборудование и диагностические сканеры. Стационарные стенды обеспечивают воспроизводимость условий нагружения, переносные приборы применяются для повторных замеров.
Стенды и приборы для проверки ходовой части
Тормозные стенды и тестеры увода
Роликовый тормозной стенд измеряет тормозную силу на каждом колесе, разность сил между колесами оси, усилие на педали и время срабатывания привода. Норматив относительной разности тормозных сил для оси легкового автомобиля не превышает 20%, погрешность измерения тормозной силы обычно составляет ±3%. Тестер увода регистрирует боковое смещение задней оси при торможении. Пороговое значение зависит от базы автомобиля и лежит в пределах 0,3–1,0 метра на километр пути торможения.
Люфт-детекторы и контроль рулевого управления
Люфт-детектор состоит из поворотной платформы и датчика угла с устройством создания нормированного усилия. Суммарный люфт определяется как угол поворота рулевого колеса до начала смещения управляемых колес. Для легковых автомобилей предельное значение составляет 10 градусов, для грузовых и автобусов — 20–25 градусов. Датчики угла имеют разрешение 0,1 градуса, что позволяет выявлять износ шарниров рулевых тяг. Дополнительно контролируется усилие на рулевом колесе при работающем усилителе.
Оборудование контроля двигателя и выбросов
Газоанализаторы и дымомеры
Для бензиновых двигателей газоанализаторы определяют объемные доли CO, CH, CO₂, O₂ и коэффициент λ. Диапазон измерения CO обычно 0–5%, CH — 0–2000 ppm, погрешность CO не превышает ±0,03% по объему до 1% и ±5% относительных выше. Для дизельных двигателей дымомер измеряет коэффициент поглощения света в отработавших газах (диапазон 0–10 м⁻¹, погрешность ±0,1 м⁻¹). Приборы требуют прогрева измерительной ячейки. Температура в помещении поддерживается в пределах +10 до +35 °C.
Диагностические сканеры и проверка электронных систем
Сканер подключается к разъему OBD-II и считывает коды неисправностей блоков управления двигателем, трансмиссией, ABS. Отображаются параметры датчиков: обороты, температура охлаждающей жидкости, напряжение, состояние кислородных датчиков. Активные коды, связанные с зажиганием, топливоподачей или нейтрализацией, являются основанием для отрицательного заключения. Проверка обязательна для автомобилей с самодиагностикой.
Порядок применения и обслуживания оборудования
Требования к установке и калибровке
Средства измерений размещаются в отапливаемом помещении с ровным бетонным полом. Стенды устанавливаются на виброизолирующие опоры. Калибровка выполняется с эталонными нагрузками, газовыми смесями и оптическими фильтрами. Межповерочный интервал для большинства приборов составляет 12 месяцев. Ежесменно проверяются нулевые показания и контрольное значение.
Типовые источники погрешностей
Отклонения возникают при износе роликов, загрязнении оптики дымомера, нестабильности температуры газоанализатора, несоответствии давления в шинах, неправильном расположении автомобиля на стенде. Электромагнитные помехи искажают сигналы датчиков. Для снижения погрешностей проводятся ежедневный контроль нуля, очистка поверхностей и проверка калибровочных коэффициентов.
